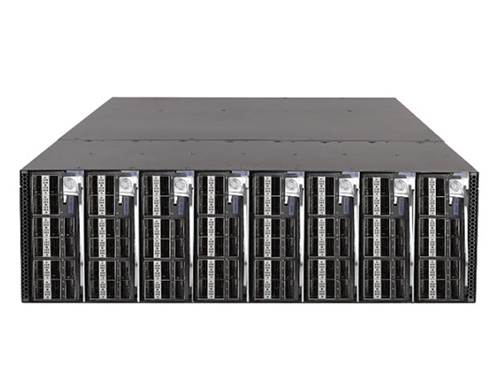

H3C S9820系列数据中心交换机

S9820可用于新一代数据中心核心和汇聚组网,通过400GE上行对接S12500核心交换机,下行接入100GE交换机,提供高带宽,大容量服务器接入。

带外管理以太网口:2个: 1*10/100/1000M RJ45电口,1*100/1000M SFP光口

USB口:1个

电源:四模块化电源

保修:1年返厂维修

参考价:0.00

立即咨询

或者请致电:028-85570381  18380340551

高密度端口,灵活的扩展能力

H3C S9820交换机支持高密度100GE/40GE/25GE/10GE端口,具备强大的转发能力,具有灵活的子卡配置,最大支持32个400GE端口或者128个100GE端口,具有极高的端口密度和强大的转发能力,可以满足高端数据中心高密度服务器无收敛接入的组网需求。

增强的SDN能力

H3C S9820交换机采用新一代交换芯片架构,IFP支持Openflow流表更加灵活,资源更加丰富,同时可以支持精确匹配ACL,满足数据中心SDN网络大流表的需求。

H3C S9820交换机支持标准的Openflow协议,可被H3C VCFC以及业界主流云平台和第三方Controller集成和管理,支持业务对网络的灵活定制和自动化管理;用户或第三方开发商可利用标准接口,开发和部署专用的网络管理策略,从而实现业务快速部署、功能扩展和设备的智能化管理。

丰富的数据中心特性

H3C S9820交换机支持丰富的数据中心特性,支持802.3ad动态链路聚合、静态端口聚合和跨设备链路聚合、支持RoCE的PFC、ETS、DCBX、ECN等数据中心无丢包特性,满足AI高性能计算和GPU异构业务的低延时和无丢包需求,同时支持构建K8S(Kubernetes)容器集群业务。

高可用的M-LAG架构

● S9820系列交换机支持M-LAG(Multichassis Link Aggregation Group)跨设备链路聚合技术(原DRNI技术),通过将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合,保持控制层面互相独立,从而将单板级可靠性提升至设备级可靠性。

● M-LAG将控制平面与数据层面解耦,各节点设备可独立升级,保障用户业务零中断。

● 设备的双活接入,提供了设备级冗余保护和流量负载分担,同时提高系统的可靠性。

● 适用于overlay和传统的underlay场景,组网灵活。

强大的可视化能力

H3C S9820交换机支持强大的可视化能力,支持ERSPAN,INT,gRPC,MOD等多个可视化特性,能够把设备运行中的系统信息、缓存信息、拥塞状态、报文转发路径、丢包信息、转发时延(单台时延S9820-64H≤0.8us)等实时供给控制台,从而实现交换机的可视化,结合AI技术可以实现数据中心网络的智能运维。

多重可靠性保护

S9820交换机具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术,支持可插拔的冗余电源模块,可以根据实际环境的需要灵活配置交流或直流电源模块,此外整机还支持电源和风扇的故障检测及告警,支持风扇未插自动保护功能,避免芯片损坏,可以根据温度的变化自动调节风扇的转速,这些设计使设备具备了很高的可靠性。

除了设备级可靠性以外,还支持丰富的链路级可靠性技术,比如华三通信独创的RRPP快速环网保护机制,VRRPE和Smart link。当网络上承载多业务、大流量的时候也不影响网络的收敛时间,保证业务的正常开展。

丰富的QoS策略

H3C S9820交换机支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、协议类型、VLAN的流分类。每个100G端口分别支持多个单播和组播队列,提供灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP(Strict Priority)、WRR(Weighted Round Robin)、SP+WRR、WFQ、SP+WFQ五种模式。支持CAR(Committed Access Rate)功能,粒度最小达1Kbps/8Kbps。支持出、入两个方向的端口镜像,用于对指定端口上的报文进行监控,将端口上的数据包复制到监控端口,以进行网络检测和故障排除。

出色的管理能力

● 支持丰富的管理接口,例如Console、Mini USB口、USB口、两个光电带外管理口。

● 支持SNMPv1/v2/v3(Simple Network Management Protocol),可支持业界的通用网管平台以及iMC智能管理中心。支持CLI命令行,TELNET、FTP,并且支持SSH2.0、SSL等加密方式,使得管理更加安全。

● 支持标准的Netconf接口,提供了一种可编程的、对网络设备进行配置和管理的方法。使得它在第三方软件的开发上非常便利,满足了用户对设备在开放性和灵活性上的需求。

● 支持sFlow功能,可以对报文进行精细化统计,支持SPAN/RSPAN/ERSPAN镜像和多个镜像观察端口,可以对网络流量进行分析以采取相应管理维护措施,使原本不可见的网络业务应用流量变得一目了然,可以为用户提供多种网流分析报表,帮助用户及时优化网络结构,调整资源部署。

● 支持对Buffer和端口队列的实时监控,为网络运维可视化动态调整提供了可能。

● 支持PTP(Precision Time Protocol),实现全局高精度时钟同步。

灵活的风道方向选择

为了更好的配合数据中心的风道设计,H3C S9820交换机为用户提供了更灵活的风道方案,在实现前后风道的同时,用户还可以通过选择不同的风扇框来实现不同的风向(从前往后或者从后往前)。

完善的安全控制策略

● H3C S9820交换机支持AAA,RADIUS认证;支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定;支持配合H3C公司的iMC平台对在线用户进行实时的管理,及时的诊断和瓦解网络非法行为。

● H3C S9820交换机提供增强的ACL控制逻辑,支持大容量的入端口和出端口ACL,并且支持基于VLAN的ACL下发,在简化用户配置过程的同时,避免了ACL资源的浪费。另外,S9820交换机还将支持单播反向路径查找技术(uRPF),原理是当设备的一个接口上收到一个数据包时,会反向查找路径来验证是否存在从该接收接口到包中指定的源地址之间的路由,即验证了其真实性,如果不存在就将数据包删除,这样我们就可以有效杜绝网络中日益泛滥的源地址欺骗。

机箱设计及易用性设计

● 整机通过超短直通式散热风道设计可提高自身功耗利用率,节能环保。 * 机箱及板卡模块面板倾面蜂窝孔设计,实现最大通风面积,有效保证产品的通风散热功能需求。

● 符合人体工程学的板卡模块扳手,可在高密端口的工作状态中灵活更换模块,提高产品维护效率。

● 全新的风扇与电源器件的模块化设计可满足产品的灵活部署、冗余设计、降低产品工作能耗。

● 在酷黑色为主的产品外观基调中搭配统一的操作识别色,旨在营造友好的操作体验氛围。

服务与支持

提供各类企业级软硬件解决方案,技术支持。本公司所有产品均为原装正品,可提供机打发票。
我们深知每个客户对业务的需求都是独一无二的,强川秉承多年的信息与技术服务经验在这里帮助您与您的企业成功。

资料下载

S9820系统特性

项目

S9820-64H

S9820-8C

S9820-8M

外形尺寸(宽×深×高)(单位:mm)

440×540×88.1

440×760×130.5


满配重量

≤27kg

≤45kg

≤45kg

串行Console口

1个

带外管理以太网口

2个: 1*10/100/1000M RJ45电口,1*100/1000M SFP光口

Mini USB Console口

1个

USB口

1个

40/100GE QSFP28端口

64个

-

插卡槽位

-

8个

输入电压

AC

90v~264v

90-290 VAC

DC

-40v~-72v

-

电源模块

四模块化电源

风扇模块

三个可热插拔风扇模块,前后或后前通风

五块可热插拔风扇模块,前后通风

功耗(静态)

双AC:336W

双AC:305W

功耗(典型)

双AC:519W

双AC:921W

工作环境温度

0ºC~45ºC

工作环境相对湿度

5%~95%,非凝露


S9820业务特性

支持特性

S9820-64H

S9820-8C

S9820-8M

交换容量

12.8Tbps/204.8Tbps

25.6Tbps

包转发率

4482Mpps

8000Mpps

转发模式

支持store-forward模式

支持cut-through模式

支持store-forward模式

支持cut-through模式

设备虚拟化

支持IRF2横向虚拟化,支持本地和远程堆叠

分布式弹性路由

支持跨设备链路聚合M-LAG

分布式弹性路由

支持跨设备链路聚合

M-LAG

支持IRF2横向虚拟化

分布式弹性路由

支持跨设备链路聚合

M-LAG

网络虚拟化

支持BGP-EVPN

支持VxLAN

支持Emulate-ping VxLAN

支持 VxLAN OAM: VxLAN ping, VxLAN tracert

支持QinQ in VxLAN

支持GRE Tunnel

支持BGP-EVPN

支持GRE Tunnel

支持BGP-EVPN

支持VxLAN

支持Emulate-ping VxLAN

支持 VxLAN OAM: VxLAN ping, VxLAN tracert

支持GRE Tunnel

SDN控制器

支持SeerEngine-DC

支持SeerEngine-DC

数据中心特性

支持VxLAN Mapping

支持服务链Service chain

支持RDMA、RoCEv1、RoCE v2无损网络

支持RoCE over VxLAN

支持FCoE

支持DCBX、PFC、ETS、ECN、QCN

支持PFC死锁检测和死锁预防。

支持DLB: 动态负载均衡


支持DCBX、PFC、ETS、ECN、QCN

支持RDMA、RoCEv1、RoCE v2无损网络

–支持RoCE与TCP流量的按比例调度,调度比例误差在端口带宽的5%内。

–支持根据流量模型自适应调整ECN水线参数,保障RoCE业务端口带宽利用率能达到90%以上。

­–支持RoCE网络KPI质量可视。

–支持PFC死锁检测和死锁预防。

支持VxLAN Mapping

支持服务链Service chain

支持DCBX、PFC、ETS、ECN、INOF、IPCC

支持RDMA、RoCE v2无损网络

支持ECN overlay、Roce 流量可视

支持RoCE over VxLAN

支持RoCE与TCP流量的按比例调度,调度比例误差在端口带宽的5%内。

支持根据流量模型自适应调整ECN水线参数,保障RoCE业务端口带宽利用率能达到90%以上。

支持PFC死锁检测和死锁预防。

支持DLB: 动态负载均衡

可编程

支持OpenFlow

支持NETCONF

支持Python

支持Ansible自动化配置

MAC地址表

支持动态、静态、黑洞MAC地址表项

支持MAC地址自动学习和老化

支持源MAC地址过滤

支持基于端口的 MAC 地址学习限制

VLAN

支持基于端口、基于协议、基于MAC的VLAN

支持Default VLAN

支持PVLAN

支持Super VLAN

支持Voice VLAN

支持QinQ和灵活QinQ

支持Access、Trunk、Hybrid 方式

支持MVRP

支持基于端口的VLAN

支持Default VLAN

支持Super VLAN

支持Access、Trunk、Hybrid 方式

支持MVRP


支持基于端口的VLAN、基于协议的VLAN、基于MAC的VLAN

支持Default VLAN

支持PVLAN

支持Super VLAN

支持Access、Trunk、Hybrid 方式

支持MVRP

支持Voice VLAN

支持QinQ和灵活QinQ

流量监控

支持sFlow

支持NetStream

支持Telemetry

支持INT(In-band Network Telemetry)

支持sFlow

支持NetStream

支持Telemetry

支持INT(In-band Network Telemetry)

DHCP

DHCP Server和DHCP Client

DHCP Snooping和DHCP Relay

ARP

支持ARP、RARP、免费ARP

支持Dynamic ARP Inspection

支持ARP anti-attack

支持ARP源抑制

支持ARP Detection功能

支持ARP、RARP、免费ARP

支持Dynamic ARP Inspection

支持ARP anti-attack

支持ARP源抑制

支持ARP Detection功能

IP路由

支持静态路由和默认路由

支持RIP、OSPF、BGP、ISIS等IPv4动态路由协议

支持RIPng、OSPFv3、BGP4+、ISISv6等IPv6动态路由协议

支持等价路由、策略路由

IPV6特性

支持IPv6 ND(Neighbor Discovery)

支持IPv6 VxLAN over IPv4

支持PMTU发现(Path MTU Discovery)

支持ICMPv6、Telnetv6、SFTPv6、SNMPv6、BFDv6、VRRPv3

支持IPv6 Portal和IPv6 Tunnel

支持IPv6 的 TCP、Ping 、Tracert、Socket、UDP、RawIP

支持IPv6 ND(Neighbor Discovery)

支持PMTU发现(Path MTU Discovery)

支持ICMPv6、Telnetv6、SFTPv6、SNMPv6、BFDv6、VRRPv3

支持IPv6 Portal和IPv6 Tunnel

支持IPv6 的 TCP、Ping 、Tracert、Socket、UDP、RawIP

支持IPv6 ND(Neighbor Discovery)

支持IPv6 VxLAN over IPv4

支持PMTU发现(Path MTU Discovery)

支持ICMPv6、Telnetv6、SFTPv6、SNMPv6、BFDv6、VRRPv3

支持IPv6 Portal和IPv6 GRE Tunnel

组播协议

支持IGMP Snooping v2/v3

支持IGMP Snopping Proxy

支持IGMP v1/v2/v3

支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP

支持MLD Snooping

支持组播策略

支持组播VLAN

支持组播over VxLAN

支持组播成员接口快速离开

支持组播流量抑制

支持IGMP Snooping v2/v3

支持IGMP Snopping Proxy

支持IGMP v1/v2/v3

支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP

支持MLD Snooping

支持组播策略

支持组播VLAN

支持组播成员接口快速离开

支持组播流量抑制

支持IGMP Snooping v2/v3

支持IGMP Snopping Proxy

支持IGMP v1/v2/v3

支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP

支持MLD Snooping

支持组播策略

支持组播VLAN

支持组播成员接口快速离开

支持组播流量抑制

支持组播over VxLAN(三层组播over vxlan*)

MPLS

支持MPLS

支持MCE

支持MPLS VPN、VPLS

支持MPLS TE

支持MPLS

支持MCE

支持MPLS L3VPN

支持MPLS

支持MCE

支持MPLS VPN、VPLS

可靠性

支持STP、RSTP、MSTP

支持BPDU保护、根保护、环路保护

支持PVST

支持LACP

支持DLDP

支持RRPP

支持ERPS以太环保护协议(G.8032)

支持SmartLink及多实例

支持BFD最小3.3ms发包间隔

支持VRRP

支持 BFD for IPV6(/IPv6静态路由/RIPng/OSFPv3/BGP4+/ ISISv6)

QoS

支持端口收发报文限速

支持ACL、CAR、优先级重新标记、队列

支持SP、WRR、WFQ、SP+WRR、SP+WFQ等多种队列调度

支持Layer 2~Layer 4包过滤功能

支持基于源MAC、目的MAC、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类

支持流量整形

支持尾丢弃等拥塞避免机制

镜像

支持流量镜像

支持N:4端口镜像

支持本地和远程端口镜像ERSPAN

支持流量镜像

支持N:4端口镜像*

支持本地和远程端口镜像ERSPAN

安全特性

支持用户分级管理和口令保护

命令行分级保护、未授权用户无法侵入

支持802.1x、AAA、Radius、HWTACACS等多种认证

支持IP、MAC、端口、VLAN的组合绑定

支持防止DDOS、ARP攻击、ICMP攻击功能

支持IP Source Guard、端口隔离

支持HTTPs、SSL

支持用户分级管理和口令保护

支持802.1x、AAA、Radius、HWTACACS等多种认证

支持IP、MAC、端口、VLAN的组合绑定

支持防止DDOS、ARP攻击、ICMP攻击功能

支持IP Source Guard、端口隔离

支持HTTPs、SSL

管理和维护

支持全网路径探测

支持Telemetry可视化功能

支持零配置Auto-config和配置回滚

支持命令行接口(CLI)配置

支持通过Console、Telnet、SSH等配置方式

支持RMON (Remote Monitoring)

支持SNMP v1/v2c/v3

支持网管系统

支持Netconf和Python

支持系统日志和用户操作日志

支持分级告警

电源模块支持温度等信息监测

风扇模块支持温度、转速等监测

支持NTP网络时间协议

支持Jumbo Frame

支持Ping、Tracert等调试信息输出

支持FTP、TFTP、USB等方式上传和下载文件

支持XModem协议加载升级

支持 BootROM 升级和远程在线升级

支持热补丁

支持ZTP
