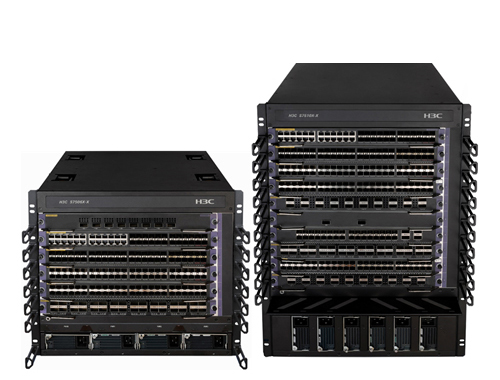

H3C S7500X-X系列高端多业务路由交换机

提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术,在提高用户生产效率的同时,保证了网络最大正常运行时间

硬件架构:正交CLOS架构

冗余设计:主控、交换网板、电源、风扇

保修:1年返厂维修

参考价:0.00

立即咨询

或者请致电:028-85570381  18380340551

先进的系统架构

● 采用先进的CLOS 多级多平面交换架构,提供持续的带宽升级能力。

● 正交网板设计:S7500X-X业务板卡与交换网板采用完全正交设计(90度),跨线卡业务流量通过正交连接器直接上交换网板,背板走线降低为零(极大规避信号衰减),极大提升了系统带宽和演进能力,整机容量可平滑扩展至百Tbps;

● 支持40GE 和100GE 以太网标准,充分满足无阻塞园区网的应用及未来发展需求。

丰富的业务,适应融合业务网络发展趋势 IRF2(第二代智能弹性架构--横向虚拟化)

● 面向园区网横向业务整合的需求,S7500X-X支持IRF2(第二代智能弹性架构)技术,将多台高端设备虚拟化为一台逻辑设备,是新华三目前专业的支持4框虚拟化的核心交换机产品,在可靠性、分布性和易管理性方面具有强大的优势,主要体现在三个方面:

● 可靠性:通过路由热备份技术,在整个虚拟架构内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发,极大的增强了虚拟架构的可靠性和高性能,同时消除了单点故障,避免了业务中断;

● 分布性:通过分布式跨设备链路聚合技术,实现多条上行链路的负载分担和互为备份,从而提高整个网络架构的冗余性和链路资源的利用率;

● 易管理性:整个弹性架构共用一个IP管理,简化网络设备管理,简化网络拓扑管理,提高运营效率,降低维护成本。

IRF3:(第三代智能弹性架构—纵向虚拟化)

H3C S7500X-X系列产品可以在纵向维度上支持异构虚拟化,将核心和接入设备通过IRF3技术形成一台纵向逻辑虚拟设备,支持AC、AP统一管理、配置,相当于把一台盒式设备作为一块远程接口板加入主设备系统,以达到扩展I/O端口能力和进行集中控制管理的目的。IRF3技术可以简化管理,大幅度降低网络管理节点;简化布线,二层变为一层,节省横向连接线缆;最终实现数据转发平面虚拟化,便与简化业务部署和自动编排。

全面的MPLS、VPLS业务能力

H3C S7500X-X所有产品均支持Multi-VRF特性,可以作为MCE设备使用;支持三层的MPLS VPN和二层的MPLS VPN(Martini、Kompella);支持MPLS OAM特性,方便用户的管理和维护;与H3C MPLS VPN Manager配合,实现图形化的MPLS部署与维护。

全面支持VPLS,VLL,还支持分层VPLS以及QINQ+VPLS接入方式,提供端到端2层VPN接入方案,支持MPLS/VPLS全线速转发,满足VPLS规模部署要求。

高性能IPv4/IPv6业务能力

H3C S7500X-X支持IPv4/IPv6双协议栈,支持多种隧道技术,支持IPv4/IPv6等价路由,支持IPv4/IPv6的组播技术,为用户提供完善的IPv4/IPv6解决方案;H3C S7500X-X采用分布式体系架构,实现IPv4/IPv6业务的线速无阻塞转发;H3C S7500X-X已经通过了信息产业部的IPv6入网认证和IPv6 Ready第二阶段认证,是成熟商用的IPv6产品。

有线无线一体化

H3C S7500X-X集成的无线控制模块提供丰富的业务能力,包括精细的用户控制管理、完善的RF管理及安全机制、快速漫游、超强的QoS和对IPv6的支持等;无线控制模块通过与安全策略服务器的联动,实现对无线接入用户的端点准入防御,提高了整网的安全性。

H3C 7500X-X采用了支持AC功能的芯片设计,可拓展随板AC功能,为客户组建有线无线一体化网络的提供更丰富的选择。

EAD端点准入防护技术

H3C S7500X-X支持大容量的Portal认证功能,可以在数千用户的局域网中做为EAD网关设备,为全网用户提供EAD安全认证功能;可以在大中型的校园网中担任汇聚/核心设备的同时,为学生宿舍区的认证计费提供Portal认证功能。

数据中心虚拟化和网络融合技术

作为企业级网络核心设备,S7500X-X在云计算数据中心虚拟化和网络融合方面都提供了一系列技术解决方案:

VXLAN(Virtual eXtensible LAN,可扩展虚拟局域网络)

VXLAN是基于IP网络、采用“MAC in UDP”封装形式的二层VPN技术。VXLAN可以基于已有的服务提供商或企业IP网络,为分散的物理站点提供二层互联,并能够为不同的租户提供业务隔离。

FCoE(Fibre Channel over Ethernet,基于以太网的光纤通道)协议。

FCoE技术主要用来解决云计算数据中心LAN网络和存储网络异构融合的问题。通过FCoE和CEE(Converged Enhanced Ethernet,融合增强型以太网)技术的部署,可以实现数据中心前端网络和后端网络架构的融合,解决数据、计算和存储三网割裂的技术难题,从而极大降低数据中心的采购和扩容成本。

基于M-LAG架构的HA

S7500X-X系列交换机支持M-LAG(Multichassis Link Aggregation Group)跨设备链路聚合技术(原DRNI技术),通过将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合,保持控制层面互相独立,从而将单板级可靠性提升至设备级可靠性。

新一代有线无线一体化方案

S7500X-X系列交换机支持新一代有线无线一体化方案。交换机原生支持融合AC功能,直接能够管理无线AP,相比单一的无线AC插卡方案具有部署更加灵活简单的优势;S7500X-X系列交换机同时支持大容量专业无线AC插卡方案,并能够与交换机融合AC功能完美结合形成独特的分层AC方案,解决大规模无线部署环境下的管理复杂问题,让有线无线一体化方案更灵活更简便。

融合AC作为交换机原生特性,同时支持与IRF2/IRF3.1等虚拟化技术组合使用,实现一台设备管理全网有线无线设备,大大简化网络运维复杂度。

全面的IPv6解决方案

S7500X-X系列交换机全面支持IPv6协议族,支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6路由协议,支持丰富的IPv4向IPv6过渡技术,包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道等隧道技术,保证IPv4向IPv6的平滑过渡。

硬件级加密技术

S7500X-X支持硬件级加密技术Macsec技术(802.1ae),区别于传统端到端基础应用层保护的软加密技术,Macsec通过鉴别数据源的密码技术保护管理桥接网络和其他数据的控制协议,保护信息完整并提供再保护和保密服务。通过确认由该站发来的帧,可根源上保护2层协议受到的攻击。

服务与支持

提供各类企业级软硬件解决方案,技术支持。本公司所有产品均为原装正品,可提供机打发票。
我们深知每个客户对业务的需求都是独一无二的,强川秉承多年的信息与技术服务经验在这里帮助您与您的企业成功。

资料下载

属 性

S7506X-X

S7510X-X

交换容量

230Tbps

624Tbps

包转发率

72000Mpps

144000Mpps

主控板槽位数

2(集成交换功能)

2(集成交换功能)

业务板槽位数

6

10

交换网板槽位数

3

4

硬件架构

正交CLOS架构

冗余设计

主控、交换网板、电源、风扇

以太网特性

支持802.1Q

支持DLDP

支持LLDP

静态MAC配置

支持MAC地址学习数目限制

支持端口镜像和流镜像功能

支持端口聚合、端口隔离、端口镜像

支持802.1d(STP)/802.1w(RSTP)/802.1s(MSTP)

支持IEEE 802.3ad(动态链路聚合)、静态端口聚合和跨板链路聚合

支持全双工流控

支持端口风暴抑制

路由特性

支持静态路由、RIP、OSPF、IS-IS、BGP4等

支持等价路由

支持策略路由

支持路由策略

支持IPv4和IPv6双协议栈

支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+

支持VRRPv3

支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6

支持IPv4向IPv6的过渡技术,包括:IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道

支持IPv6等价路由

支持IPv6策略路由

支持IPv6路由策略

组播

支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由协议

支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping

支持PIM6-DM、PIM6-SM、PIM6-SSM

支持MLD V1/V2、MLD V1/V2 Snooping

支持组播策略和组播QoS

支持用户快速离开机制

支持组播查询器

ACL/QoS

支持标准和扩展ACL

支持Ingress/Egress ACL

支持VLAN ACL

支持全局 ACL

支持Diff-Serv QoS

支持SP,WRR,SP+WRR等队列调度机制

支持流量整形

支持WRED、尾丢弃等拥塞避免机制

支持优先级标记Mark/Remark

支持CAR\Schedule等动作

支持802.1p、TOS、DSCP、EXP优先级映射

支持H-QoS

支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类

可编程及自动化

支持Ansible自动化技术

支持通过Python/NETCONF/TCL/Resful API对网络自动化编排,实现DevOps自动化运维

SDN/

OPENFLOW

支持OPENFLOW 1.3标准

支持多控制器(EQUAL模式、主备模式)

支持多表流水线

支持Group table

支持Meter


VXLAN

支持VXLAN 二层交换

支持VXLAN 路由交换

支持VXLAN 网关

支持VXLAN、BGP EVPN特性

支持IS-IS+ENDP的VXLAN分布式控制平面

支持OpenFlow+Netconf的VXLAN集中式控制平面

支持建立IPv6 VxLAN隧道,实现不同VxLAN间IPv4/IPv6报文互访

支持控制器基于WEB界面进行VxLAN Fabric配置并下发给交换机

支持分布式Anycast网关


MPLS/VPLS

支持L3 MPLS VPN

支持L2 VPN: VLL (Martini, Kompella)

支持MCE

支持MPLS OAM

支持VPLS,VLL

支持MPLS-TE

支持分层VPLS,以及QinQ+VPLS接入

支持P/PE功能

支持LDP协议

安全机制

支持EAD安全解决方案

支持Portal认证

支持MAC认证

支持IEEE 802.1x和IEEE 802.1x SERVER

支持AAA/Radius

支持HWTACACS,支持命令行认证

支持SSHv1.5/SSHv2

支持ACL流过滤机制

支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证

支持命令行采用分级保护方式,防止未授权用户的非法侵入,为不同级别的用户有不同的配置权限

支持受限的IP地址的Telnet的登录和口令机制

支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定

支持防DDos、ARP攻击和ICMP攻击功能

支持Urpf

支持DHCPv6 Snooping,IP Source Guard,SAVI

支持主备数据备份机制

支持故障后报警和自恢复

支持数据日志

支持 IP Source Guard,支持防范 DoS 攻击、ARP 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击

系统管理

支持FTP、TFTP、Xmodem

支持SNMP v1/v2/v3

支持sFlow流量统计

支持RMON

支持NTP时钟、支持SNTP等

支持NetStream流量统计功能

支持Telemetry流量可视化功能

支持电源智能管理,支持802.3az高效节能以太网

风扇模块支持温度、转速等监测

电源模块支持温度等信息监测

支持Console/AUX Modem端口认证管理

支持jumboframe功能

支持设备在线状态监测机制,实现对包括主控引擎,背板,芯片和存储等关键元器件进行检测

支持 INQA 功能,通过对业务报文进行标记,实现对网络级和设备级的丢包统计

支持内置智能管理功能,支持通过图形化界面设备配置及命令一键下发和版本智能升级

支持用户接入认证、业务随行

支持统一用户管理、分组分域分时授权

支持 BootROM 升级和远程在线升级

支持热补丁功能,可在线进行补丁升级

支持用户分级管理和口令保护

支持命令行分级保护,未授权用户无法侵入

支持 IPv6 RA Guard

支持 CPU 硬件队列实现控制面协议报文分级调度和保护

支持安全启动

无线管理

支持融合无线AC功能,无需独立的AC业务板卡,即支持无线AP管理功能

支持专业的无线AC业务板卡

支持融合无线AC与无线AC业务板卡配合使用

支持有线无线功能统一界面管理

可靠性

独立的硬件交换网板设计,实现了控制和转发的真正分离

关键部件交换路由处理板支持1+1冗余备份,电源支持M+N冗余备份

交换网板支持N+1冗余备份

背板采用无源设计,避免单点故障

各组件均支持热插拔功能

支持CPU保护技术

支持+/- 8KV防雷

支持各种配置数据在主备主控板上实时热备份

支持热补丁功能,可在线进行补丁升级

支持NSF/GR for OSFP/BGP/IS-IS/RSVP等

支持端口聚合,支持链路跨板聚合

支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/静态路由等,实现各协议的快速故障检测机制,故障检测时间小于50ms

支持Ethernet OAM(802.1ag和802.3ah)

支持RRPP

支持DLDP

支持VCT

支持Smart-Link

支持ISSU技术,实现全业务在线升级

绿色节能

支持802.3az能效以太网

环境要求

温度范围:0℃~45℃

相对湿度:5%~95%(非凝结)

供电

AC:100V~240V

DC:-48V~-60V

外型尺寸(H x W x D)/mm

397mm×440m m×660mm

9RU

664mm×440mm×660mm

15RU
